Насосы ТХ

–   Горизонтальные химические насосы.

Назначение

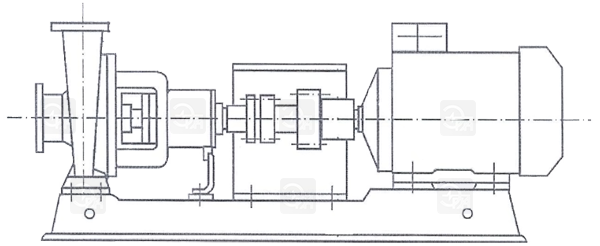

Химический насос ТХ – центробежный, горизонтальный, консольный, одноступенчатый с открытым рабочим колесом. Состоит из электродвигателя и насоса, смонтированных на общей фундаментной раме.

Агрегат электронасосный марки ТХ, производства Энергопромагрегат, предназначен для перекачивания химически активных и нейтральных жидкостей и суспензий, в том числе для перекачивания маточного молочка и солевых пульп с температурой от минус 40 до плюс 120 °С плотностью не более 1850 кг/м ³, вязкостью до 30*10 ^-6 м ²/с, содержащих твердые включения размером не более 1 мм, объемная концентрация которых не более 15 %, в том числе размером не более 5 мм, объемная концентрация которых не превышает 1 %.

Модельный ряд ТХ

Насос изготовлен по группе изделий II вид изделий I (восстанавливаемый) ГОСТ 27.003-87, в климатическом исполнении У, категории размещения 3(2) по ГОСТ 15150-69. Установка агрегата в местах 2 должна соответствовать ГОСТ 26-06-1141-74.

Электронасосный агрегат выполнен в общепромышленном исполнении и не предназначен  для взрывоопасных и пожароопасных производств.

Детали проточной част насоса изготавливаются в трех модификациях но материалу (К, Е, И):

• К – сталь 12Х18Н9ТЛ
• Е – сталь 12Х18Н12М3ТЛ
• И – сталь 07ХН25МДТЛ

Условное обозначение насоса при заказе, переписке и в другой документации:

Пример: ТХ 800/70-И-СД-У3(2) (а,б), где

• ТХ – обозначение насоса (химический, горизонтальный)
• 800 – подача в номинальном режиме при основном диаметре рабочего колеса, м ³/ч
• 70 – напор в номинальном режиме при основном диаметре рабочего колеса, м
• а – первая обточка рабочего колеса
• б – вторая обточка рабочего колеса
• И – условное обозначение исполнения насоса по материалу (может быть К, Е, И)
• СД – уплотнение – мягкий сальник
• У – климатическое исполнение 3, 2 – категория размещения

По требованию заказчика насос должен поставляться с одним из вариантов обточки рабочего колеса по внешнему диаметру, обеспечивающим работу насоса в средней и нижней частях поля Q-II, при этом в марке агрегата после обозначения напора ставится буква «а» или «б».

Основные характеристики

– В зависимости от модели характеристики могут отличаться от указанных в таблице.
